Sostituire la carta dell’elettrocardiografo ECG 90A di Contec è molto semplice ma la possibilità di poter alzare il rullo stampante potrebbe trarre in inganno i nostri clienti, per questo abbiamo deciso di scrivere un breve tutorial corredato da immagini e video che mostra al meglio la procedura.

ECG 90A di Contec è l’elettrocardiografo a 12 derivazioni con 3 canali di stampa più piccolo sul mercato e per questo sta riscuotendo un grande successo tra i nostri clienti, dal medico competente al medico di base passando per il cardiologo che lo utilizza per le sue visite a domicilio stanno apprezzando la versatilità e la comodità di poter avere sempre con se un ecg che può essere riposto ovunque.

Dopo le dovute presentazioni passiamo a ciò che veramente ci interessa ed è lo scopo di questo post:

Come sostituire la carta dell’elettrocardiografo ECG 90A di Contec

Aprendo l’alloggiamento del rotolo dell’elettrocardiografo noterete che la carta millimetrata passa attraverso un rullo che la indirizza contro il corpo stampante posizionato anteriormente

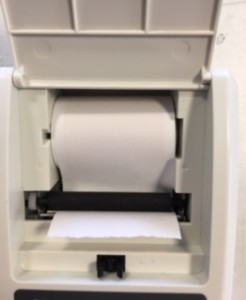

alloggiamento carta elettrocardiografo ecg 90A di contec

alloggiamento carta elettrocardiografo ecg 90A di contec

una volta finita la carta il primo istinto è ovviamente quello di sollevare il rullo, posizionare la carta millimetrata e riposizionarlo nel suo alloggiamento. Niente di più sbagliato, facendo in questo modo rischierete di spostare la ruota dentata posizionata sotto il rullo e così facendo rendere impossibile il funzionamento della stampante.

non alzare mai il rullo per evitare che la ruota dentata si sposti dal suo alloggiamento

non alzare mai il rullo per evitare che la ruota dentata si sposti dal suo alloggiamento

Per sostituire la carta dell’elettrocardiografo ECG 90A di Contec dovremo prendere il nuovo rotolo, posizionare il lato millimetrato verso il basso e puntarlo sotto il rullo come mostrato in foto

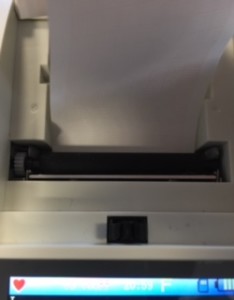

puntare la carta sotto il rullo

puntare la carta sotto il rullo

Una volta puntato dovremo dare il via ad una stampa (potete stampare anche un ecg a vuoto, senza che il paziente sia attaccato) ed accompagnare il lembo della carta millimetrata per Ecg 90A di contec verso il rullo che partita la stampata inizierà a girare. Non è complicato, basta spingere leggermente la carta ed il rullo la porterà avanti automaticamente.

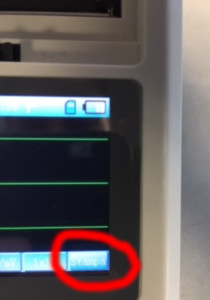

far partire la stampa dall'ecg 90A di contec

far partire la stampa dall’ecg 90A di contec

Una volta che la carta sarà entrata tra il rullo e la stampante lasciate che quest’ultima imprima circa 7 o 8 cm di tracciato e fermate la registrazione direttamente dallo schermo touchscreen dell’ecg 90A di Contec.

fermate la stampa dopo circa 2 o 3 secondi (7-8 cm di carta compresa la parte che non avrà stampato in quanto appena inserita)

fermate la stampa dopo circa 2 o 3 secondi (7-8 cm di carta compresa la parte che non avrà stampato in quanto appena inserita)

Prendete il rullo grigio sagomato che serve a tenere ferma la carta all’interno dell’alloggiamento e a permettere che il rotolo giri su se stesso durante la stampa del tracciato elettrocardiografico. Fate passare il rullo all’interno del rotolo di carta millimetrata

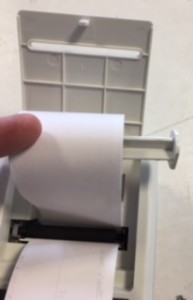

inserite il rullo sagomato all'interno del rotolo di carta millimetrata

inserite il rullo sagomato all’interno del rotolo di carta millimetrata

Ora inserite il rullo sagomato all’interno del suo alloggiamento nel vano stampante di ecg 90A di Contec

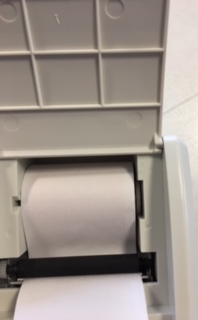

ecg 90A è pronto per stampare

ecg 90A è pronto per stampare

Ora il vostro ecg è pronto per stampare e siete riusciti a sostituire la carta dell’elettrocardiografo ECG 90A di Contec senza rompere nulla e preservando al meglio la funzionalità del vostro dispositivo medicale.

Nel caso non abbiate capito esattamente come fare o vi sia rimasto ancora qualche dubbio vi invito a visionare il video che abbiamo caricato su youtube dove cerchiamo di spiegare al meglio come sostiuire la carta termica nella stampante integrata dell’Ecg 90 A
